YGX2-12 設備智能檢測儀

YGX2-12設備智能檢測儀
1 概述
1.1 產品特點及適用范圍
YGX2-12設備智能檢測儀適用除煤礦、井下之外的所有其他爆炸性氣體環境，用于石油化工企業機電設備故障診斷。
本產品執行標準GB3836.4-2010、Q/LK010-2017。
1.2 產品特點
本產品采用高次諧波診斷技術，具有非接觸式檢測范圍大、抗干擾性強、精確性優、受環境因素影響小、安裝簡單、操作維修方便等優點。

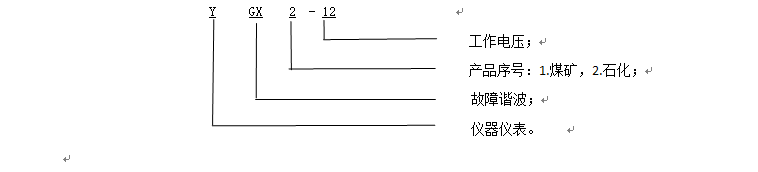

1.3 型號的組成及其代表意義



1.5 使用環境條件：
1.5.1 環境溫度：（-20～+40）℃；
1.5.2 相對濕度：≤98%（+25℃）；
1.5.3 大氣壓力：（80～106）kPa；
1.5.4 除煤礦、井下之外的所有其他爆炸性氣體環境；
1.5.5 無電磁干擾環境。

2 結構特點及工作原理
2.1 結構特征
檢測儀由主機、諧波探頭等硬件組成。主機的主板、顯示板、模擬板及電池組安裝在本安機箱內。顯示窗及按鍵分布在面板上，用于操作設備。
2. 2 工作原理
    通過非接觸式對運行狀態下的設備進行檢測，可以同時診斷設備的電氣和機械運行是否存在隱患和異常，多次檢測后通過量化指標實現設備的動態趨勢管理，實現設備全生命的健康管理。

3 主要電氣性能
3.1供電電池組
a)   電池：18650型鋰離子電池，DC3.7V,3350mAh，3節串聯,串接10Ω/20W限流電阻，500mA玻璃保險管、自恢復保險絲做輸出保護并整體膠封。
b)  電池充電一次可連續工作不小于5小時。
a)   在安全環境用充電器充電。
3.2 基本功能
3.2.1 采用非接觸式測量方式，檢測時不需要被測設備停電�？蓪Ρ�炸氣體環境使用的電動機、變頻器、變壓器、不間斷電源、電纜等設備進行工作諧波檢測并存儲數據。作為原始數據用于地面計算機對被檢設備的可能性故障進行事前數據庫對比分析，以實現在用被檢設備的預期故障判斷。
3.2.2  具有RS232通訊接口，用于在安全環境下與計算機進行工作諧波檢測數據上傳。
3.2.3  開關：具有整機電源開關，只有在關斷狀態下才能打開機箱蓋。
3.3  主要性能指標
3.3.1  測試距離：非接觸有效檢測距離范圍優于5cm。
3.3.2  測試角度：非接觸有效測試夾角范圍優于35度。
3.3.3  探測諧波：2-40次。
3.3.4  測試范圍：負載容量大于0.8kw，電流大于2A。
3.3.5  額定電壓：DC12V.
3.3.6  工作電流：≤500mA。
3.3.7  液晶顯示屏：128×64點陣LED黑白顯示屏。
3.3.8  鍵盤：具有20位鍵盤，其中功能鍵9個，包含設置鍵、上/下/左右三向方向鍵，確認鍵、測量鍵，電動機、一次測、二次測；數字鍵11個。

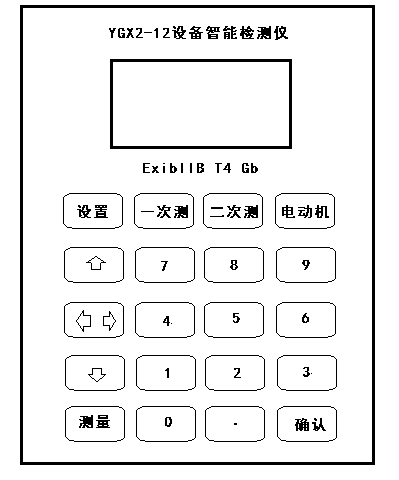

    詳見下圖。

3.3.9 外殼防護等級：IP65
3.3.10 外殼表面絕緣電阻：≤10⁹Ω
4. 外形尺寸：320mm×270mm×128mm；  重量：≤4.5kg
